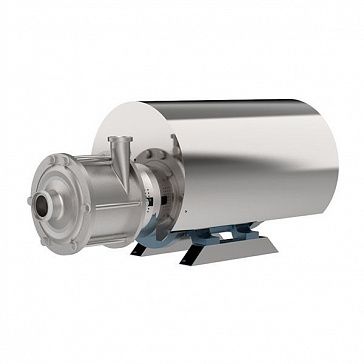

Центробежные одно- и многоступенчатые насосы серии CSM

Серия CSM -  надежные насосы из нержавеющей стали, предназначенные  для работ с  высоким давлением,  подходит для применения  при  высокой степенью всасывания. Одноступенчатые и многоступенчатые модели с 4 рабочими  колесами.

Изготовленные из  CF-3M 1.4404 / AISI 316L нержавеющей стали,  контактирующие с продуктом детали имеют гладкую  поверхность и электрохимических полировку. Расход до 50 м3 / ч, напор до 150 м (15 бар) для многоступенчатой версии. Расход до 150 м3 / ч, напор до 60 м (6 бар) для одноступенчатой версии. Расчетное давление 40 бар. Температурный диапазон: от 0 до 100 ° C.

Эластомеры (сертификаты  FDA):

• EPDM

• Фторуглерод (Viton)


Соединения: фланцы EN 1092-1 PN 40, зажим  высокого давления, DIN 11851 / 11864-1 до 25 бар

Независимая несущая рама
Прочная рама  модульной конструкции позволяет создавать  любые  конфигурации.

Установленный двигатель соответствует  следующим стандартам:

• IEC 34 - 1

• VDE 0530T1

• NF C51 — 111

• BS5000 часть. 99

• NEMA MG1 часть. 1

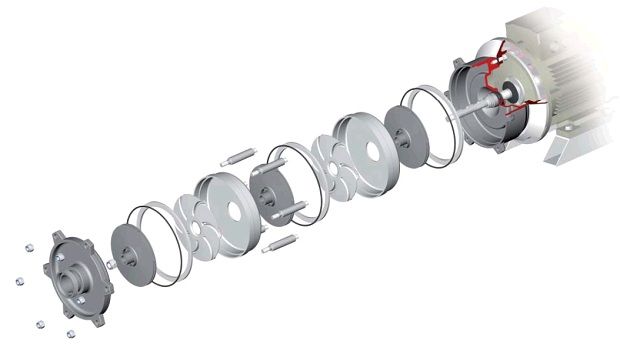

Детали многоступенчатого  насоса изготавливаются кузнечно-прессововым методом.
Они компактны и очень толстыми, тем самым  обеспечивают  прочность и отсутствие дефектов.

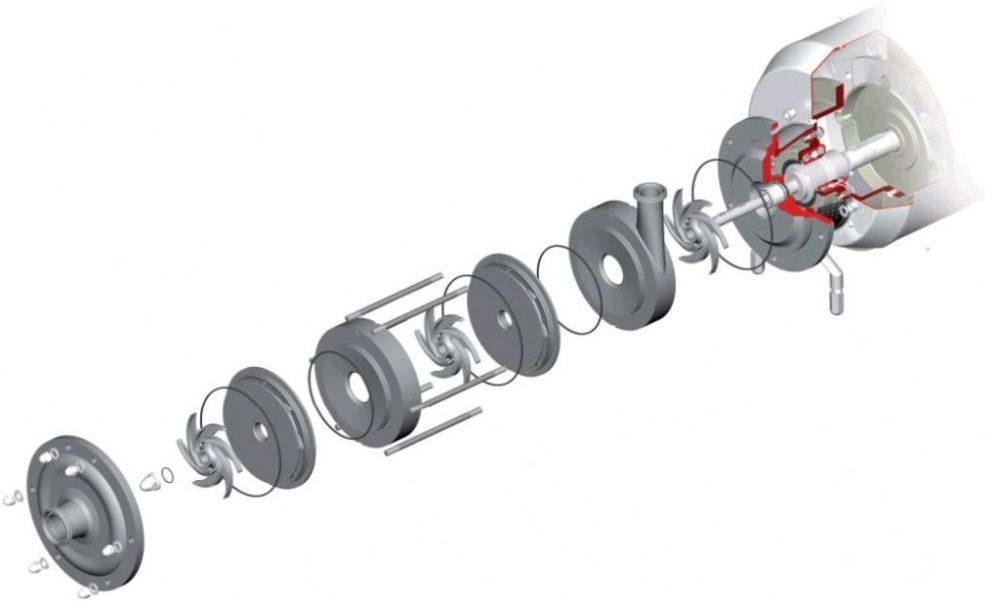

Рабочие колеса и диффузоры расположены во  внутренней части насоса. Изготовлено идеальной формой, толщиной и материалом и сбалансированы благодаря методу  литья по выплавляемым моделям. Это означает, что они вполне эффективны и надежны.

Возможно исполнение в трех различных версиях.

Стандартный CSM: моноблочная конструкция с использованием стандартного двигателя, с отдельным валом насоса, опирающимся на подшипники.

"X" Версия: Моноблочный стандартный двигатель, монтированный на опорных лапах, с одинарным или двойном подшипником вала.

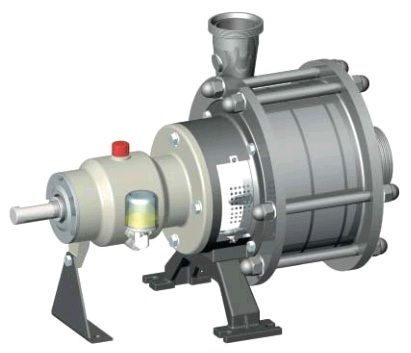

"K" версия: Разработан с отдельной опорой, содержащей двойную поддержку шахты, для использования с гибким сцеплением и монтирования на опорной плите.

Многоступенчатый насос из серии CSM подходит для применения  при высоких давлениях и средне-низкой мощности или  высоком давлении всасывания.

Сферы применения:

• Очистка, обезжиривание  молочной сыворотки, концентрации фруктовых соков, отбор ферментов  и сокращение концентрации  алкоголя в пиве  и вине.

• Применение на  нано-и ультра заводах фильтрации  молока и сыворотки, удаление лактозы, соли и / или отбора  белка.

• Обработка с помощью мембраны для сточных вод при  производственных процессах.


Благодаря большому выбору  материалов уплотнений покупатель может выбрать наиболее подходящую модель в зависимости от перекачиваемого материала, температуры и необходимых характеристик. Широкий выбор условий установки и эксплуатации определяет разнообразие вариантов применения насосов.

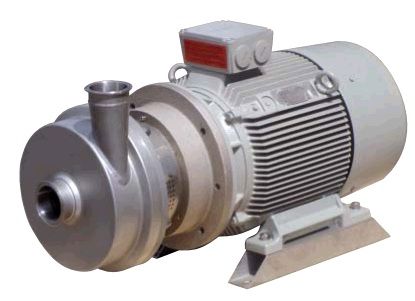

Центробежные одно- и многоступенчатые насосы серии CV

Многоступенчатые центробежные насосы с закрытым рабочим колесом для среднего и высокого напора жидкости.

Расход-напорные характеристики

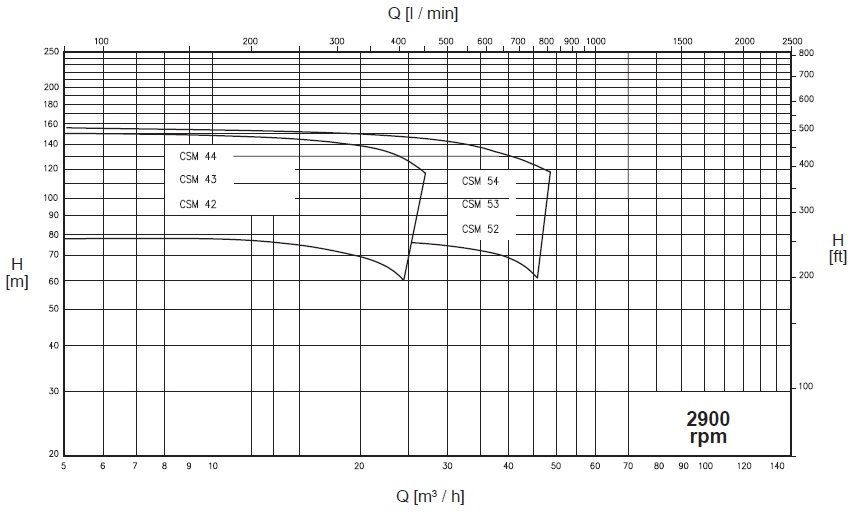

Серия CSM многоступенчатый 2900 об/мин

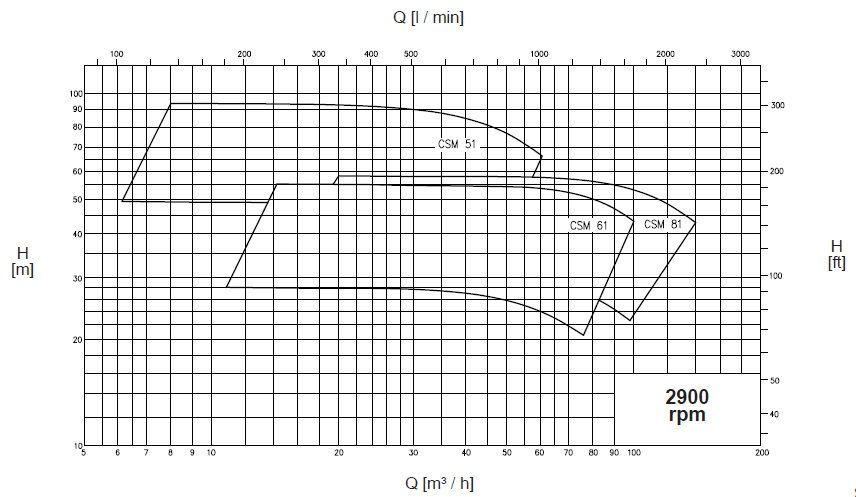

Серия CSM одноступенчатый 2900 об/мин




Расход-напорные характеристики

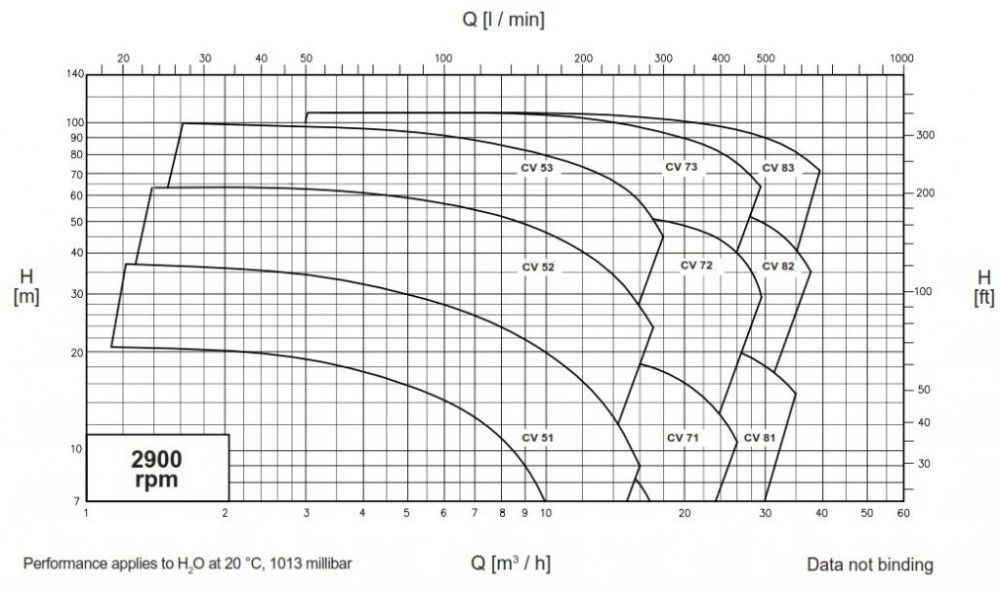

Серия CV 2900 об/мин
